    【尊龙凯时网架】高强度螺栓与通俗螺栓的区别?

    2022
    6/28
    被阅读:1566次

    【尊龙凯时网架】高强度螺栓与通俗螺栓的区别?

    高强度螺栓是钢结构施工中普遍常见的施工内容,所有钢结构工程师都会以为熟悉得不可再熟悉了。然而事实可能并非云云,今天我们从基本的看法的入手,带你重新熟悉高强度螺栓,可能会倾覆你基本的熟悉。


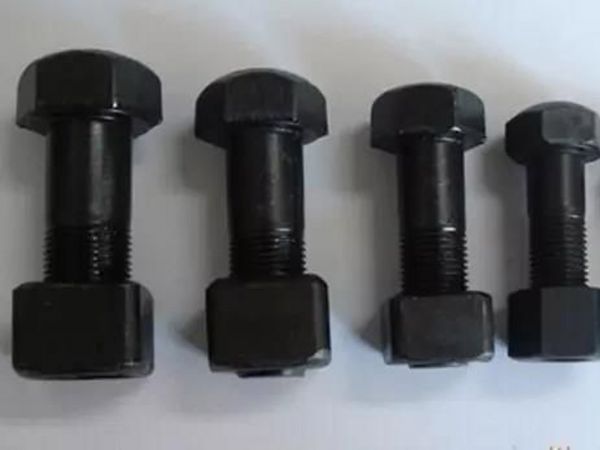

    一、什么是高强度螺栓

    1

    高强度螺栓(High-Strength Friction Grip Bolt),英文直译为:高强度摩擦预紧螺栓,英文简称:HSFG?杉,我们中文施工中所说的高强度螺栓是高强度摩擦预紧螺栓的简称。在一样平常相同中,仅仅是简略了“摩擦(Friction)”“预紧(Grip)”两个词,却造成了许多工程手艺职员对高强度螺栓基本界说的明确,爆发了误区。


    误区一:

    质料品级凌驾8.8级的螺栓,就是“高强度螺栓”?

    高强度螺栓和通俗螺栓的焦点区别并不在于使用质料的强度,而是受力的形式。实质是是否施加预紧力,并使用静摩擦力抗剪。

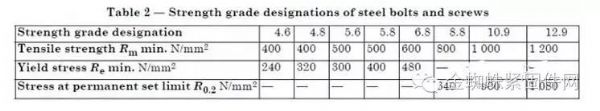

    现实上在英标规范,美标规范中提到的高强度螺栓(HSFG BOLT)只有8.8级和10.9级两种(BS EN 14399 / ASTM-A325&ASTM-490),而通俗螺栓却有包括有4.6,5.6,8.8,10.9,12.9等(BS 3692 11款表2) ;由此可见,质料强度崎岖并不是区别高强度螺栓与通俗螺栓的要害。


    2

    二、准确明确“高强”,强在那里

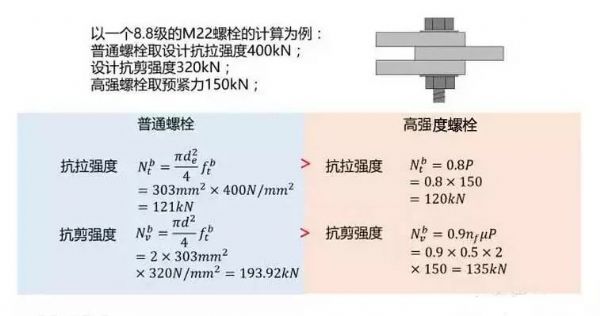

    凭证GB50017,盘算单个通俗螺栓(B类)8.8级和高强度螺栓8.8级抗拉及抗剪强度。

    3

    通过盘算我们可以看到,相同品级的情形下,通俗螺栓的抗拉强度和抗剪强度的设计值都要高于高强度螺栓。



    那么高强度螺栓,“强”在那里?



    为回覆这一个问题,要从两种螺栓的设计事情状态入手,研究其弹塑性变形的纪律,并明确到设计破损时的极限状态。

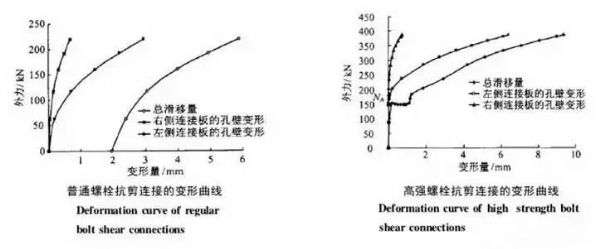

    通俗螺栓和高强度螺栓事情状态下应力应变曲线

    4

    设计破损时的极限状态


    通俗螺栓:螺杆自己爆发凌驾设计允许的塑性变形,螺杆被剪坏。


    通俗螺栓毗连,最先遭受剪力前毗连板间就会爆发相对滑移,继而螺栓杆和毗连板接触,爆发弹塑性形变,遭受剪力。



    高强度螺栓:有用摩擦面间的玖夕擦力被攻克,两块钢板爆发相对位移,设计考量上即为破损。


    高强度螺栓毗连,摩擦力首先遭受剪力,当荷载增大到摩擦力缺乏以对抗剪力,静摩擦力被攻克,毗连板爆发相对滑移(极限状态)。但此时虽然破损,但螺栓杆与毗连板爆发接触,依然可以使用其自己的弹塑性形变,遭受剪力。


    误区二:

    高强度螺栓的承载能力高于通俗螺栓,是为“高强”?



    由单个螺栓的盘算可知,高强度螺栓抗拉和抗剪的设计强度均低于通俗螺栓。其高强实质是:正常事情时,节点不允许爆发任何相对滑移,即:弹塑性变形小,节点刚度大。



    可见:在给定设计节点荷载的情形下,用高强度螺栓设计的节点并纷歧定能节约螺栓使用数目,可是其变形小,刚度大,清静储备高。适适用主梁,等要求节点刚度较大的位置,切合“强节点,弱杆件”的基本抗震设计原理。


    高强度螺栓之强,并非在于其自己的承载能力设计值,而是体现于其设计节点的刚度大,清静性能高,抗破损的能力强。

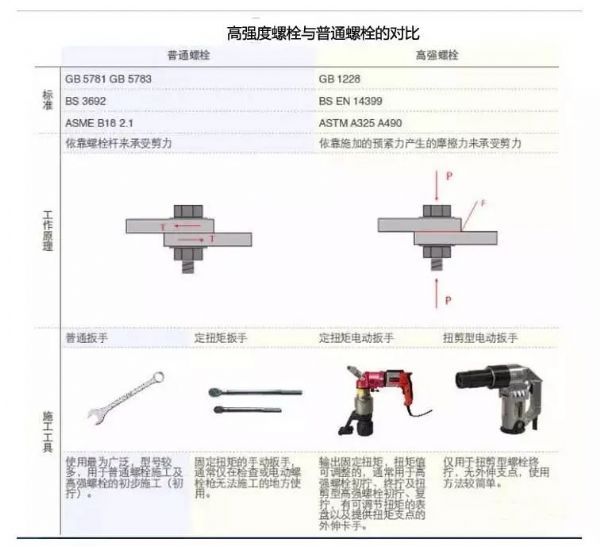

    三、高强度螺栓与通俗螺栓的比照

    5


    通俗螺栓和高强度螺栓由于其设计的受力原理差别,其在施工磨练要领上有极大的区别。

    6

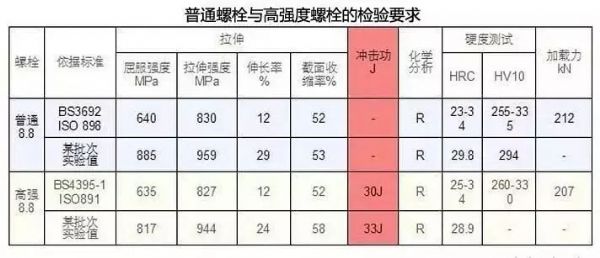

    同品级通俗螺栓各项机械性能要求均比高强度螺栓略高,但高强度螺栓较通俗螺栓多一项攻击功的验收要求。

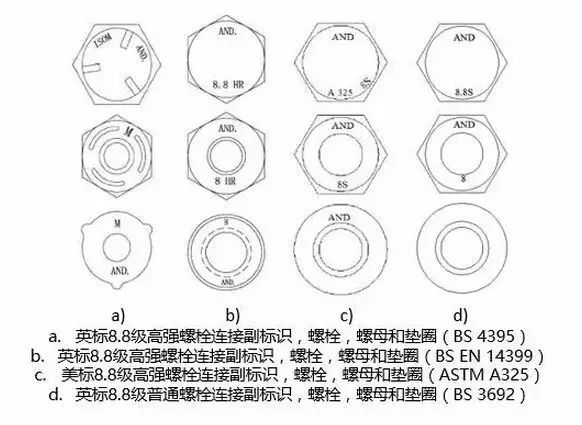

    标识样式比照

    7

    通俗螺栓和高强度螺栓的标示是对同品级螺栓现场识别的基本要领。由于英美标准中关于高强度螺栓扭矩值盘算的取值并不相同,以是识别两种标准的螺栓也有须要。



    价钱比照

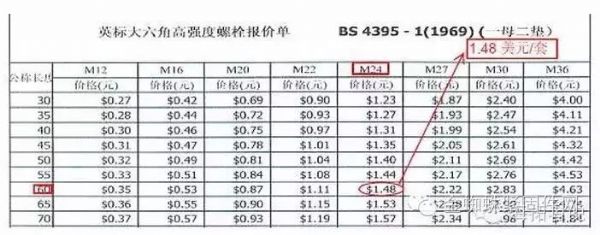

    高强度螺栓:(M24,L60,8.8级)

    8

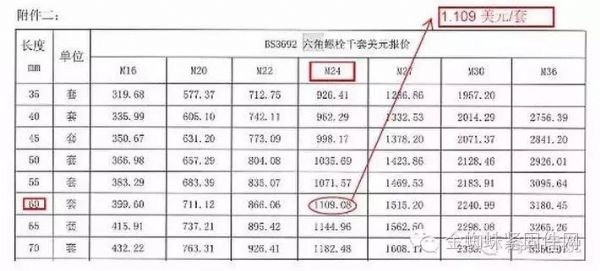

    通俗螺栓:(M24,L60,8.8级)

    9

    可见通俗螺栓约莫为高强度螺栓价钱的70%,团结其验收要求的比照,可以得出,其溢价部分就应该是为了包管质料的攻击功(韧性)性能。


    四、总结


    关于一个看似简朴的问题,想要从实质上深入,全方面,准确的明确,也并不是一件简朴的事情。高强度螺栓和通俗螺栓的界说、寄义、深意的区别,是我们准确明确,运用高强度螺栓,并举行施工治理的基础条件。


    观 点

    (1)*:在有些钢结构的书中确实有提出,高强度螺栓是指强度凌驾8.8级的螺栓。关于这种看法,首先英美标准是不支持的,没有针对某种特定强度品级来界定“强”与“弱”。其次,也并不切合我们事情中提及的“高强度螺栓”。



    (2)*:为便于比照,此处不思量重大螺栓群的受力情形。



    (3)*:承压型高强度螺栓在设计时也思量了螺杆的承压受力,将在后面的“高强度螺栓承压型和摩擦型比照“中举行详细先容。


    高强度螺栓,你相识几多?


    高强度螺栓在生产上全称叫高强度螺栓毗连副,一样平常不简称为高强度螺栓。


    凭证装置特点分为:大六角头螺栓和扭剪型螺栓。其中扭剪型只在10.9级中使用。


    凭证高强度螺栓的性能品级分为:8.8级和10.9级。其中8.8级仅有大六角型高强度螺栓,在标示要领上,小数点前数字体现热处置惩罚后的抗拉强度 ;小数点后的数字体现屈强比即屈服强度实测值与极限抗拉强度实测值之比。8.8级的意思就是螺栓杆的抗拉强度不小于800MPa,屈强比为0.8 ;10.9级的意思就是螺栓杆的抗拉强度不小于1000MPa,屈强比为0.9。


    结构设计中高强度螺栓直径一样平常有M16/M20/M22/M24/M27/M30,不过M22/M27为第二选择系列,正常情形下选用M16/M20 /M24/M30为主。


    高强度螺栓在抗剪设计上凭证设计要求分为:高强度螺栓承压型和高强度螺栓摩擦型。


    摩擦型的承载能力取决于传力摩擦面的抗滑移系数和摩擦面数目,喷砂(丸)后生赤锈的摩擦系数高,但从现实操作来看受施工水平影响很大,许多监理单位都提出能否降低标准来确保工程质量。


    承压型的承载能力取决于螺栓抗剪能力和栓杆承压能力的小值。在只有一个毗连面的情形下,M16摩擦型抗剪承载力为21.6~45.0kN,而M16承压型抗剪承载力为 39.2~48.6 kN,性能要优于摩擦型。


    在装置上,承压型工艺要简朴一些,毗连面仅需扫除油污及浮锈。沿轴杆偏向抗拉承载力,在钢结构规范中写的很有意思,摩擦型设计值即是0.8倍预拉力,承压型设计值即是螺杆有用面积乘以质料抗拉强度设计值,看起来似乎有很大区别,现实上两个值基本一致。


    在同时遭受剪力和杆轴偏向拉力时,摩擦型要求是螺栓遭受的剪力与受剪承载力之比加上螺杆遭受轴力与受拉承载力应力比之和小于1.0,承压型要求是螺栓遭受的剪力与受剪承载力之比的平方加上螺杆遭受轴力与受拉承载力比的平方之和小于1.0,也就是说在同种荷载组合情形下,相同直径的承压型高强度螺栓在设计上的清静储备要高于摩擦型高强度螺栓的。


    思量到在强震重复作用下,毗连摩擦面可能会失效,这时间的抗剪承载力照旧要取决于螺栓抗剪能力和板件承压能力,因此抗震规范划定了高强度螺栓极限受剪的承载力盘算公式。


    只管承压型在设计数值上占有优势,但由于其属于剪压破损型式,螺栓孔为类似通俗螺栓的孔隙型螺栓孔,在遭受荷载作用时的变形远大于摩擦型,以是高强度螺栓承压型主要用于非抗震构件毗连、非遭受动荷载构件毗连、非重复作用构件毗连。


    这两种型式的正常使用极限状态也是有区别的:


    摩擦型毗连是指在荷载基本组相助用下毗连摩擦面爆发相对滑移 ;


    承压型毗连是指在荷载标准组相助用下毗连件之间爆发相对滑移 ;


    通俗螺栓


    1. 通俗螺栓分A、B、C三种。前两种是精制螺栓,较少用。一样平常说的通俗螺栓,均指C级通俗螺栓。


    2. 在一些暂时毗连及需拆卸的毗连中,常用到C级通俗螺栓。修建结构常用的通俗螺栓有M16、M20、M24。某些机械工业粗制螺栓直径可能较量大,用途特殊。


    高强度螺栓


    3.高强度螺栓的质料与通俗螺栓差别。高强度螺栓一样平常用于毗连。常用的有M16~M30。超大规格的高强度螺栓性能不稳固,应稳重使用。


    4.修建结构的主构件的螺栓毗连,一样平常均接纳高强度螺栓毗连。


    5.工厂出厂的高强度螺栓并不分承压型照旧摩擦型。


    6. 事实是摩擦型高强度螺栓或者是承压型高强度螺栓?现实上是设计盘算要领上有区别:


    (1) 摩擦型高强度螺栓以板层间泛起滑行动为承载能力极限状态。


    (2)承压型高强度螺栓以板层间泛起滑行动为正常使用极限状态,而以毗连破损作为承载能力极限状态。


    7.摩擦型高强度螺栓并不可充分验展螺栓的潜能。在现实应用中,对十分主要的结构或遭受动力荷载的结构,尤其是荷载引起反向应力时,应该用摩擦型高强度螺拴,此时可把未施展的螺栓潜能作为清静储备。除此以外的地方应接纳承压型高强度螺栓毗连以降低造价。


    通俗螺栓与高强度螺栓区别


    8.通俗螺栓可重复使用,高强度螺栓不可重复使用。


    9.质料上:高强度螺栓一样平常由高强钢材制成(45号钢(8.8s),20MmTiB(10.9S),是预应力螺栓,摩擦型用扭矩扳手施加划定预应力,承压型拧掉梅花头。通俗螺栓一样平常由通俗钢材(Q235)制成,只需拧紧即可。


    10.强度品级上:通俗螺栓一样平常为4.4级、4.8级、5.6级和8.8级。高强度螺栓一样平常为8.8级和10.9级,其中10.9级居多。


    11.通俗螺栓的螺孔纷歧定比高强度螺栓大。现实上,通俗螺栓螺孔较量小。


    12.通俗螺栓A、B级螺孔一样平常只比螺栓大0.3~0.5mm。C级螺孔一样平常比螺栓大1.0~1.5mm。


    13.摩擦型高强度螺栓靠摩擦力转达荷载,以是螺杆与螺孔之差可达1.5~2.0mm。


    14.承压型高强度螺栓传力特征是包管在正常使用情形下,剪力不凌驾摩擦力,与摩擦型高强度螺栓相同。当荷载再增大时,毗连板间将爆发相对滑移,毗连依赖螺杆抗剪和孔壁承压来传力,与通俗螺栓相同,以是螺杆与螺孔之差略小些,为1.0~1.5mm。


    柱脚锚栓


    15. 锚栓没有品级,只有质料之分:Q235和Q345。修建结构上用锚栓多的就是柱脚锚栓。


    16.柱脚锚栓既不属于通俗螺栓也不属于高强度螺栓。严酷来说,它不属于螺栓。柱脚锚栓一样平常接纳M20或M24。


    17. 柱脚锚栓的制造标准应该同通俗螺栓的制造标准。柱脚锚栓埋入的长度应该与其与混凝土之间的摩擦力,尚有就是锚栓的形式有关。


    膨胀螺栓和化学螺栓


    18. 不管是膨胀锚栓照旧化学锚栓,均非国标规范中的毗连形式,应阻止使用这类毗连,尤其是主要的毗连中。均应接纳事先预埋件。


    19. 膨胀锚栓主要靠膨胀管的张开与砼爆发摩擦力来抗拔的?拱瘟Φ木尴赣胧┕すひ展叵到洗,人为因素较大,抽检做抗拉实验也没用。


    20. 化学锚栓是接纳打孔机打孔成型,然后灌入化学浆料,将栓杆放入,以成锚固作用。


    21. 膨胀螺栓和化学螺栓,着实都属于锚栓性子。在某些情形下,由于没有事先预埋,就需要用到膨胀螺栓或化学锚栓了。但这种情形应该在设计中起劲阻止。由于锚栓都应该预埋。例如柱脚锚栓。由于只有这样,才华包管很好的粘接和受力。并且事后打孔,常 ;岫皂胖械氖芰Ω纸钜约绊抛约涸斐伤鹕。


    22. 砼规范中,关于预埋在混凝土中的构件,都称之为预埋件。凭证建设部文件,膨胀螺栓不得用于幕墙。一样平常新建工程,严禁接纳膨胀锚栓,都应该接纳预埋。


    转载自:钢结构设计

    若有侵权请见告删除
