01网架支座节点转达的支承反力的情形,可将支座节点和拉力支座节点;压力支座节点分:平板压力支座节点、单面弧形压力支座、双面弧形压力支座、球铰压力支座节点和橡胶支座节点。拉力支座节点:平板拉力支座节点和单面弧形拉力支座节点。

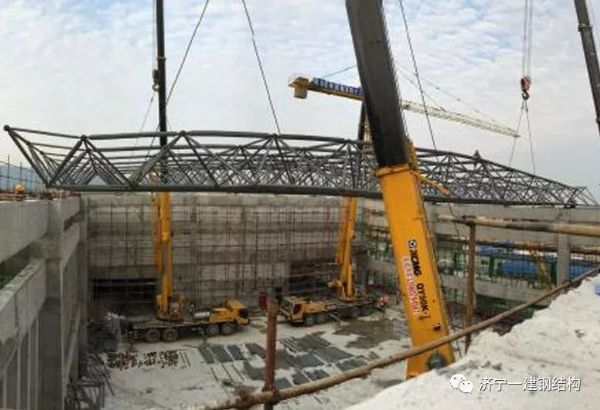

02网架的装置要领随拼装要领和装置机具的选用差别,主要有高空散装法、分条或分块装置法、高空滑移法、整体吊装法、整体提升法和整体顶升法等。
03为使顶压力匀称,支座底板不宜太薄,其厚度一样平常不小于16—20mm。
04网架封板和锥头主要起毗连钢管和螺栓的作用,遭受杆件传来的拉力和压力。当杆件管径大于或即是76mm时,宜接纳锥头毗连;当杆件管径小于76mm时,可接纳封板毗连。
05网壳的分类通常有按层数划分、按高斯曲率划分和按曲面形状划分等三种分类要领。
06底板宽度不宜小于200mm,底板长度可与宽度相同或稍长。支座底板的厚度t应知足底板在支承力作用下的抗弯要求,即按下式盘算:t≥f——钢材的抗弯强度设计值;Mb——支座底板弯矩盘算值。
07球面网壳分为单层和双层。单层球面网壳分为肋环型球面网壳、施威德肋型球面网壳、联方型球面网壳、凯威特型球面网壳、三向格子型球面网壳和短程线型球面网壳。
08凭证用振型剖析反应普法对一些网架结构剖析批注,在设防烈度为6度或7度的地区,在竖向地举措用下,网架的地动内力和位移均不显著,因此,可不举行竖向抗震验算。而在抗震设防烈度为8度或9度的地区,网架结构则应举行竖向抗震验算及水平验算。
09焊接球网架的主要部件有杆件和空心球。杆件的加工工艺:采购钢管—下料—坡口加工。
10按层数划分,网壳结构主要有三种,即单层网壳、双层网壳和三层网壳;按高斯曲率划分为零高斯曲率的网壳、正高斯曲率的网壳和负高斯曲率的网壳;按曲面形状划分为柱面网壳、球面网壳、双面抛物面网壳和重大曲面网壳。
11网架当杆件受拉时,其传力蹊径为拉力——钢管——锥头或封板——螺栓——钢球;这时套筒不受力。当杆件受压时,其传力蹊径为压板——钢板——锥头或封板——套筒——钢球。这时螺栓不受力,压力由零件之间接触面来转达。
12网壳的厚度:双层柱面网壳的厚度可取跨度的1/50—1/20;双层球面网壳的厚度一样平常可取跨度的1/60—1/30。网壳结构的挠度值不应凌驾短向跨度的1/400。
